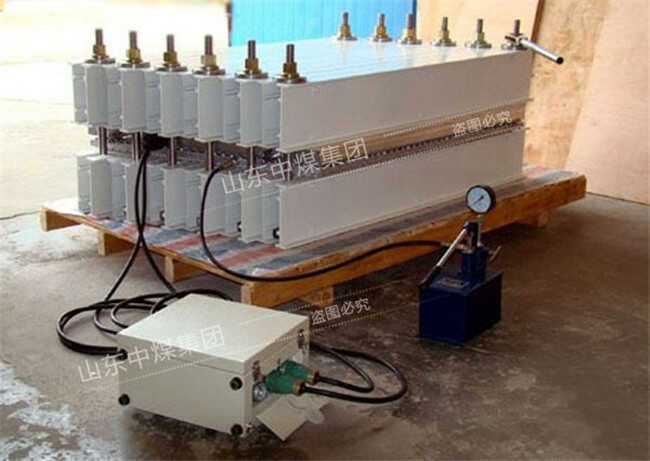

皮帶硫化機產品使用廣泛，可適用于冶金、化工、金屬礦山、電廠、港口、碼頭等現場膠接輸送機的運輸接頭。硫化膠璉拉力強度不小于原帶的90%，接頭光滑，而且能減少對滾筒的磨損和延長輸送及橡膠輸帶的使用壽命。
皮帶硫化機使用操作規程：
1、按1／2帶寬的搭摟長度制成斜角階梯型捂接頭，再將接頭表面打毛，并用清洗劑清洗、去污、干燥。
2、涂膠漿：在接頭和硫化膠片表面均勻涂刷硫化膠漿一至兩遍，待溶液揮發至膠面基本干燥，再將硫化膠片貼合在涂有硫化膠漿的接頭表面，在同一布層間隙處貼緩沖膠條(注意，若涂膠不干透，會產生汽泡，導致拈合性能降低)。
3、貼合加壓：待膠漿溶劑揮發至膠面基本干燥后，將兩頭貼合。貼合時從輸送帶中間向兩側貼合(以利空氣從兩邊逸出)，并使膠片兩邊松索程度一致，各接頭階梯對齊，中心線對準。貼合后，充分滾壓，防止積存氣泡，將兩塊加熱板在接頭上、下壓緊施加一定的壓力。加壓時，注意不得使接頭錯位，壓力應均勻。
4、加溫硫化：安裝好硫化裝置。升溫、加壓，當加熱板加溫15—25分鐘時，壓緊壓一次，以保證接頭受足夠的壓力。當溫度至80℃時，要求壓力達到1．0—2．0MPa，然后停止加壓，繼續加溫。當溫度升至145℃時開始計時，恒溫在145℃一150℃，45釘鐘后，立即停止加熱，讓其自然冷卻至常溫。
5、修整．接頭恢復常溫后，拆除加熱板，將溢出殘膠和高出帶面的橡膠削去，使接頭表面平整、光滑、干凈。
